Windows与网络基础-04-安装GNS3软件环境

准备工作

1. 主机系统：Windows 10 专业版 21H2
2. 虚拟机版本：VMware Workstation 16 Pro
3. GNS3版本：GNS3-2.2.34-all-in-one-regular
4. WinPcap版本：WinPcap_4_1_3
5. Wireshark版本：Wireshark-win64-4.0.0

在Windows下安装GNS3的步骤

在安装GNS3软件环境之前首先要安装WinPcap和Wireshark

WinPcap安装

WinPcap 官网

点击上方链接进入官网之后，点击Download，然后选择对应版本进行下载

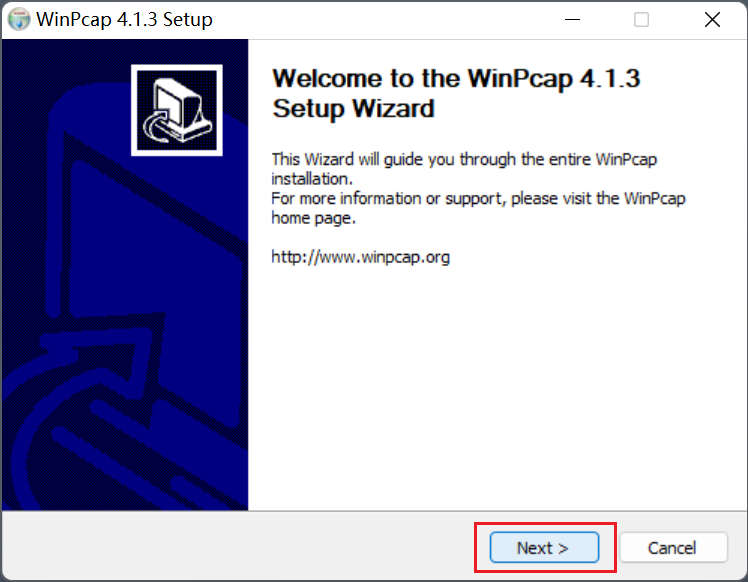

然后安装过程是傻瓜式的，基本一路Next就行了

这里是阅读协议内容，直接点击I Agree。

Automatically start the WinPcap driver at boot time 是将WinPcap设置为自启

然后等待安装完成，最后点击FInish即可完成安装

Wireshark安装

Wireshark 官网

点击上方链接进入Wireshark官网，点击Download，选择对应版本进行下载

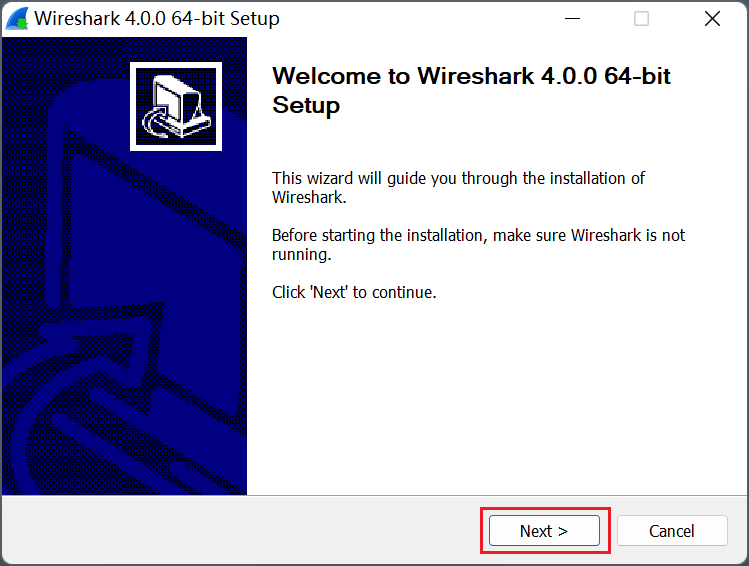

Wireshark的安装要比WinPcap稍微复杂一点，刚开始也是一路next

这里是阅读协议内容，直接点击下一步。

这里选择默认安装即可

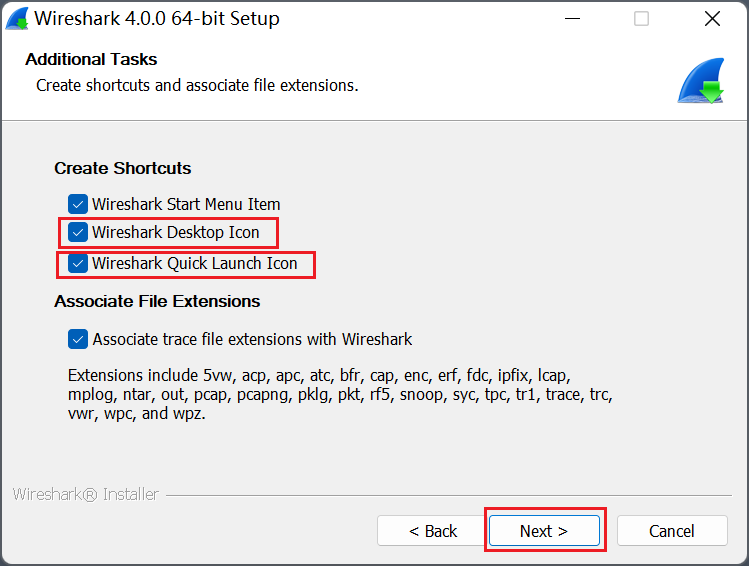

在这里把Wireshark Desktop Icon和Wireshark Quick Launch Icon 勾选上，前者是创建桌面图标，后者是创建快速启动方式图标。

在这里选择要在其中安装Wireshark的目录，将路径改成自己想要存放的目录，然后点击next

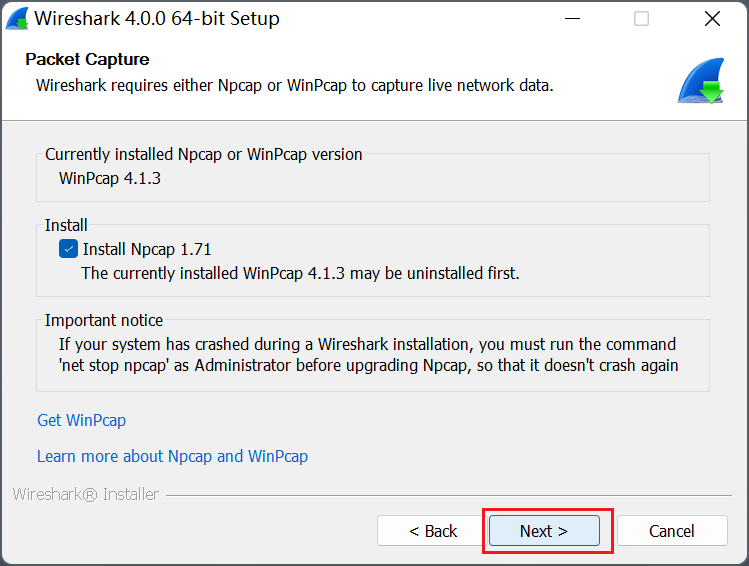

这里需要安装Npcap，如果电脑上已安装的可以忽略

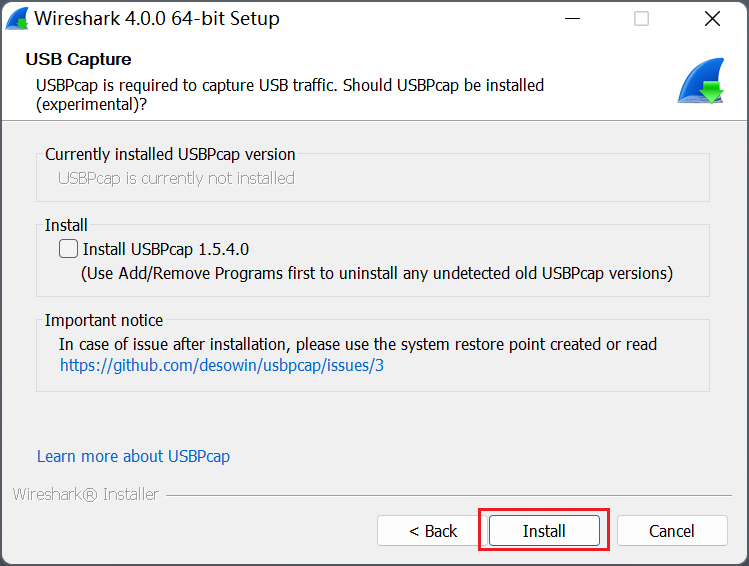

Npcap和USBPcap 只需要安装其中之一即可

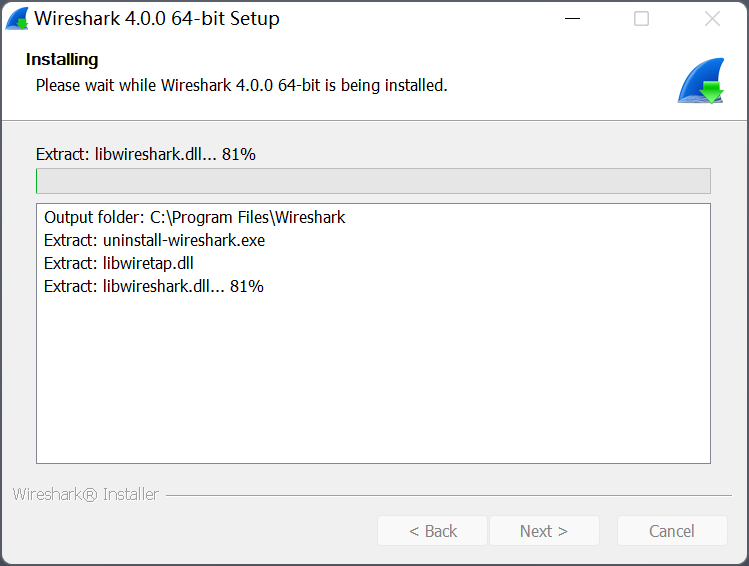

然后开始安装Wireshark

然后安装到后期阶段会提示安装Npcap

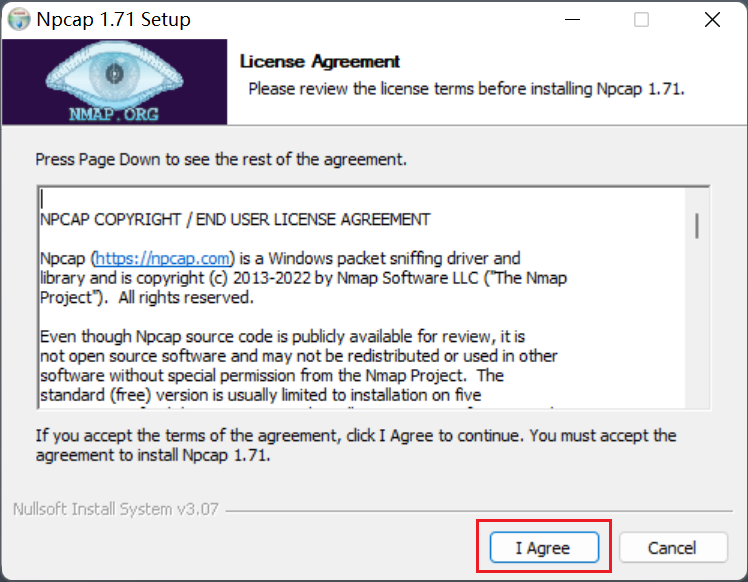

首先阅读协议内容，直接点击I Agree

然后默认即可，点击install

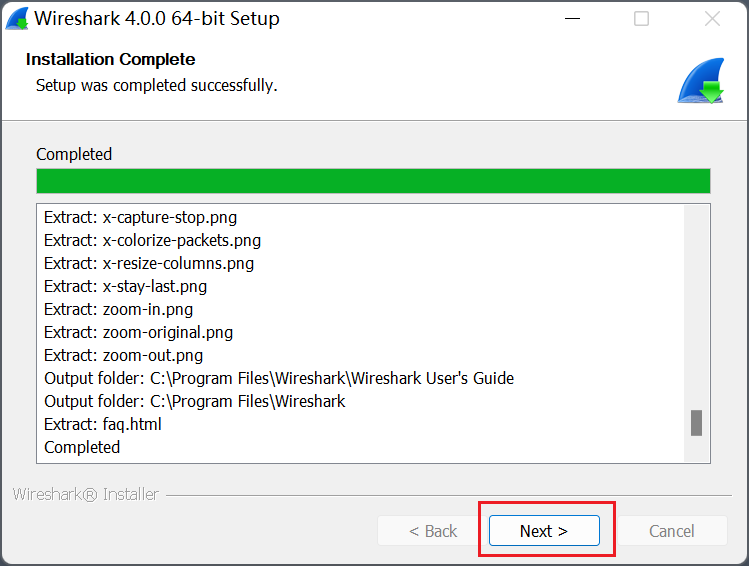

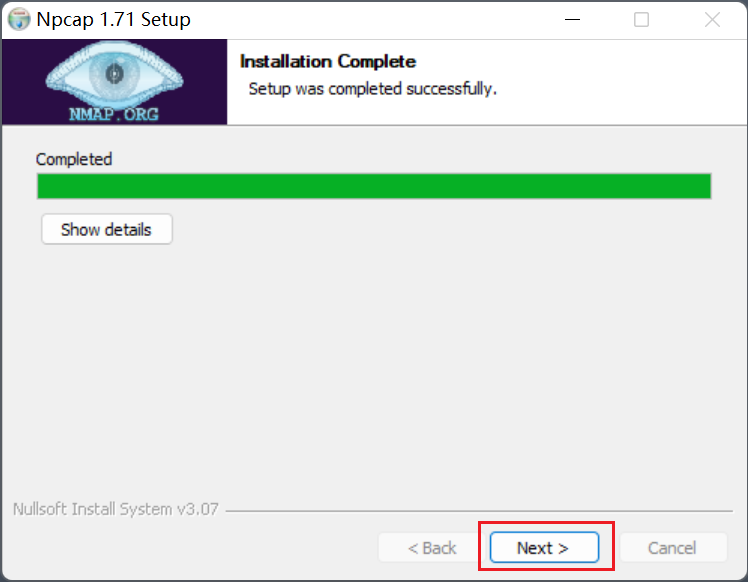

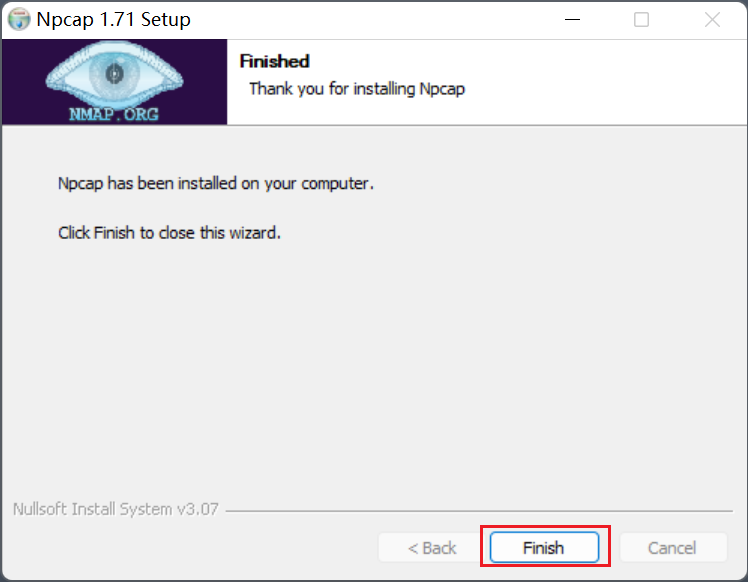

然后等待安装，安装完成之后点击Next，再点击Finish

等待片刻后Wireshark安装完成

Wireshark安装完成后需要重启，第一选项是立即重启，第二选项是稍后重启，根据自己的需求选择重启。

GNS3安装部署

在WinPcap和Wireshark安装完成之后，我们开始进行GNS3的安装

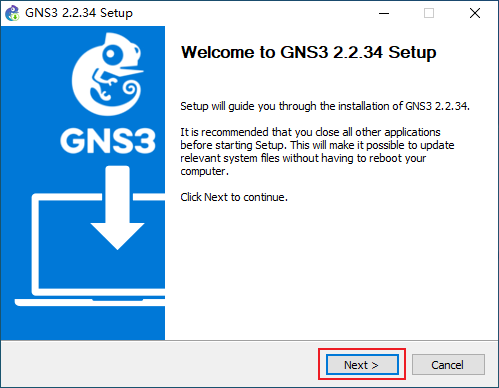

在弹出安装向导界面之后，直接点击Next

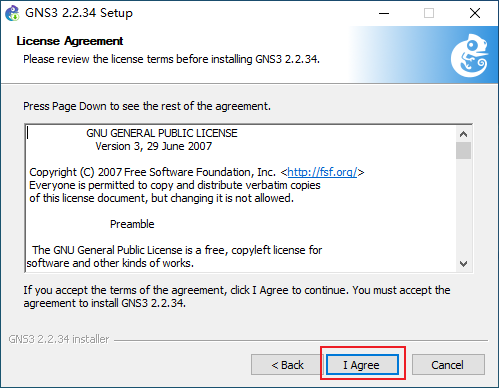

这里是阅读协议内容，直接点击Next。

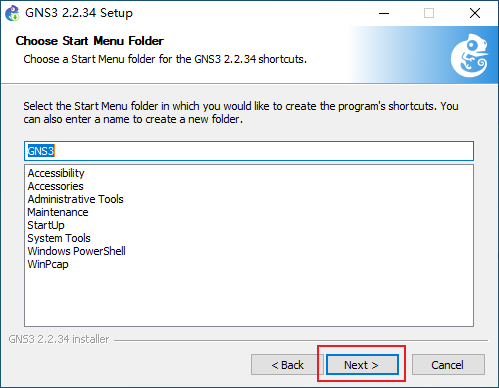

这里不需要进行修改，直接点击Next。

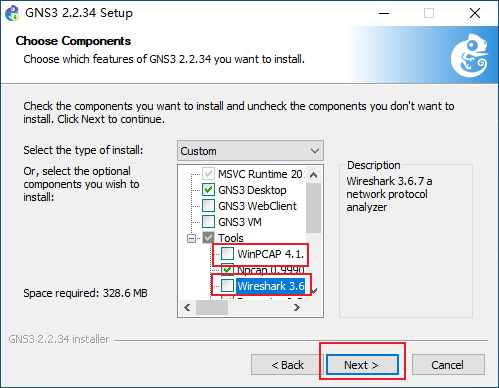

在这里我们取消WinPCAP和Wireshark的勾选，之后点击Next。

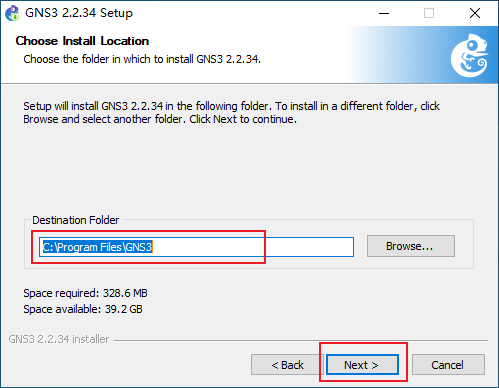

在这里选择要在其中安装GNS3的目录，将路径改成自己想要存放的目录，然后点击next

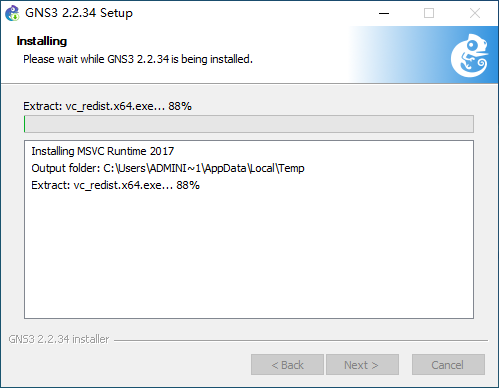

然后等待安装

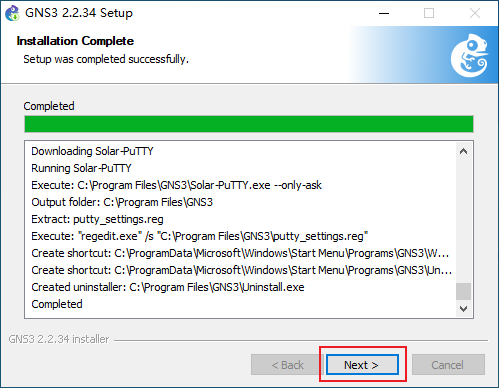

安装完成之后点击Next。

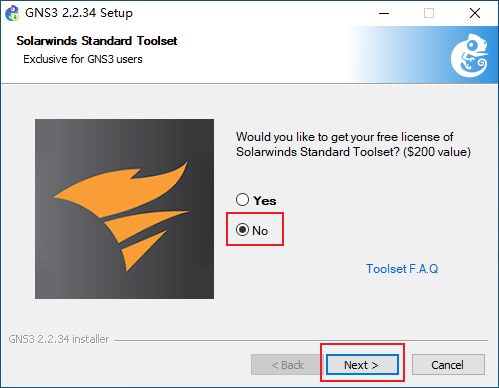

在这里我们选择No，这里是问我们是否需要免费的许可证，价值200美元，然后点击Next。

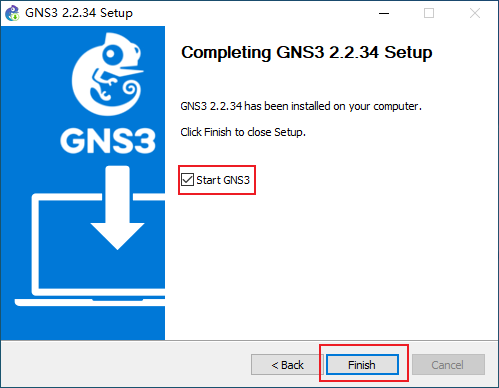

这里我们勾选Start GNS3，然后点击Finish之后GNS3会直接打开。

到此我们的GNS3就安装成功了。

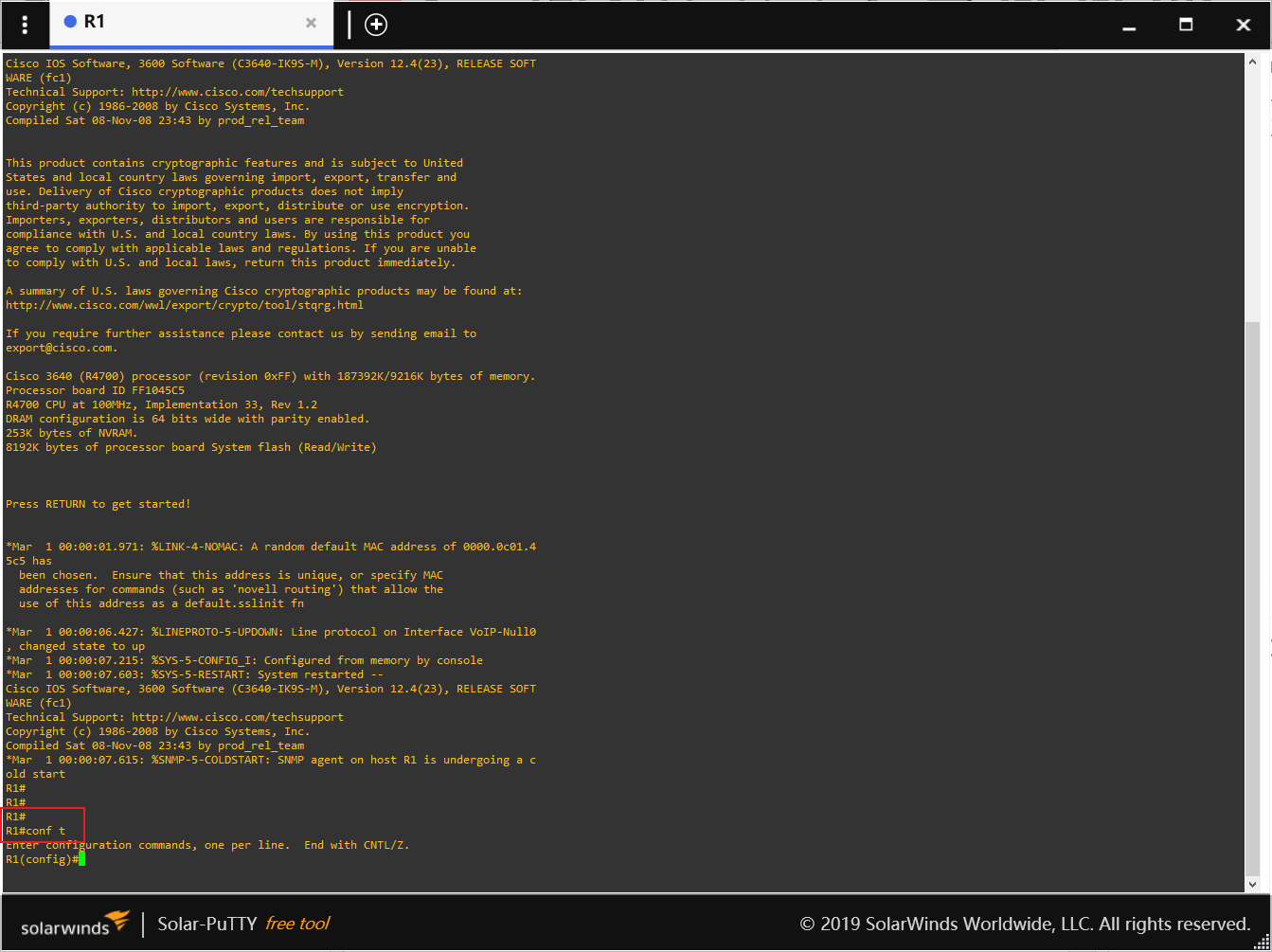

导入路由器C3460

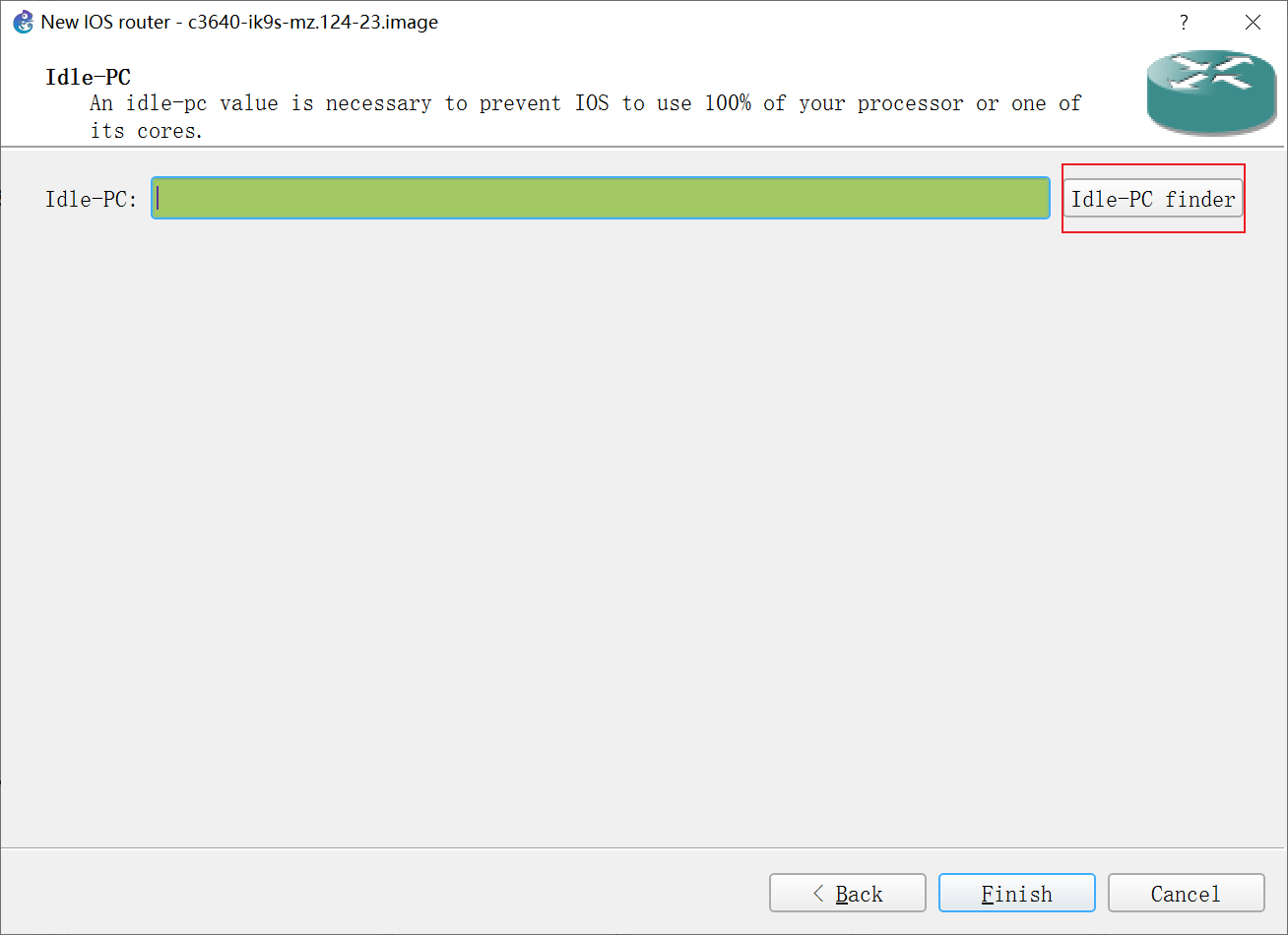

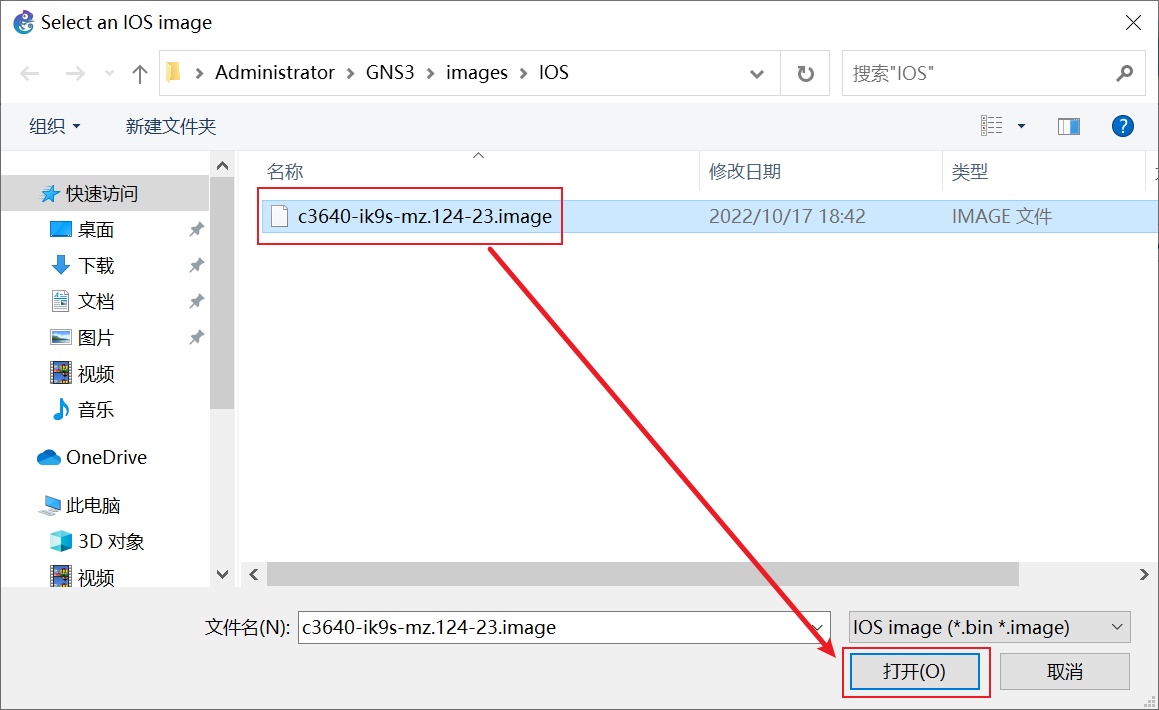

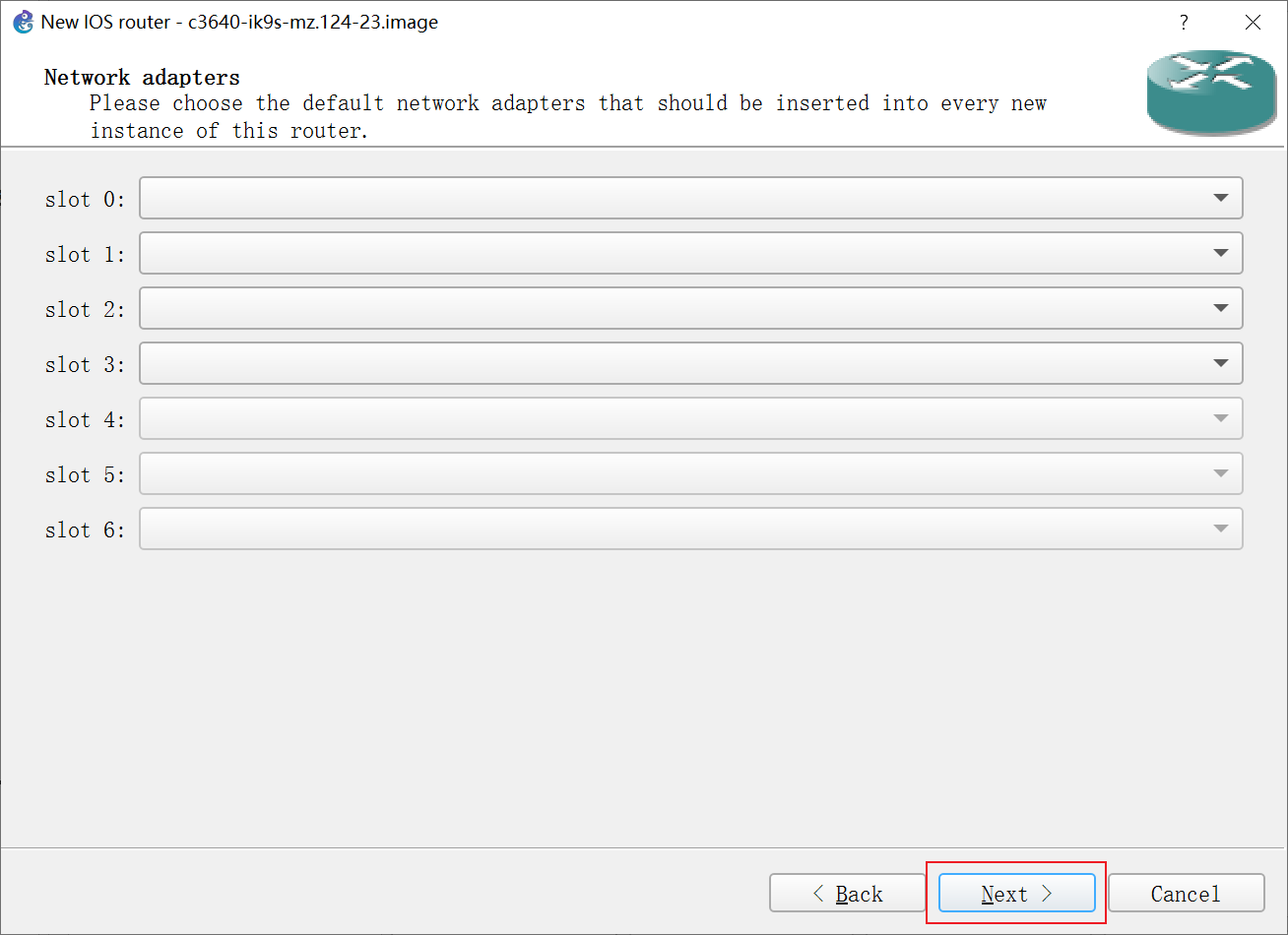

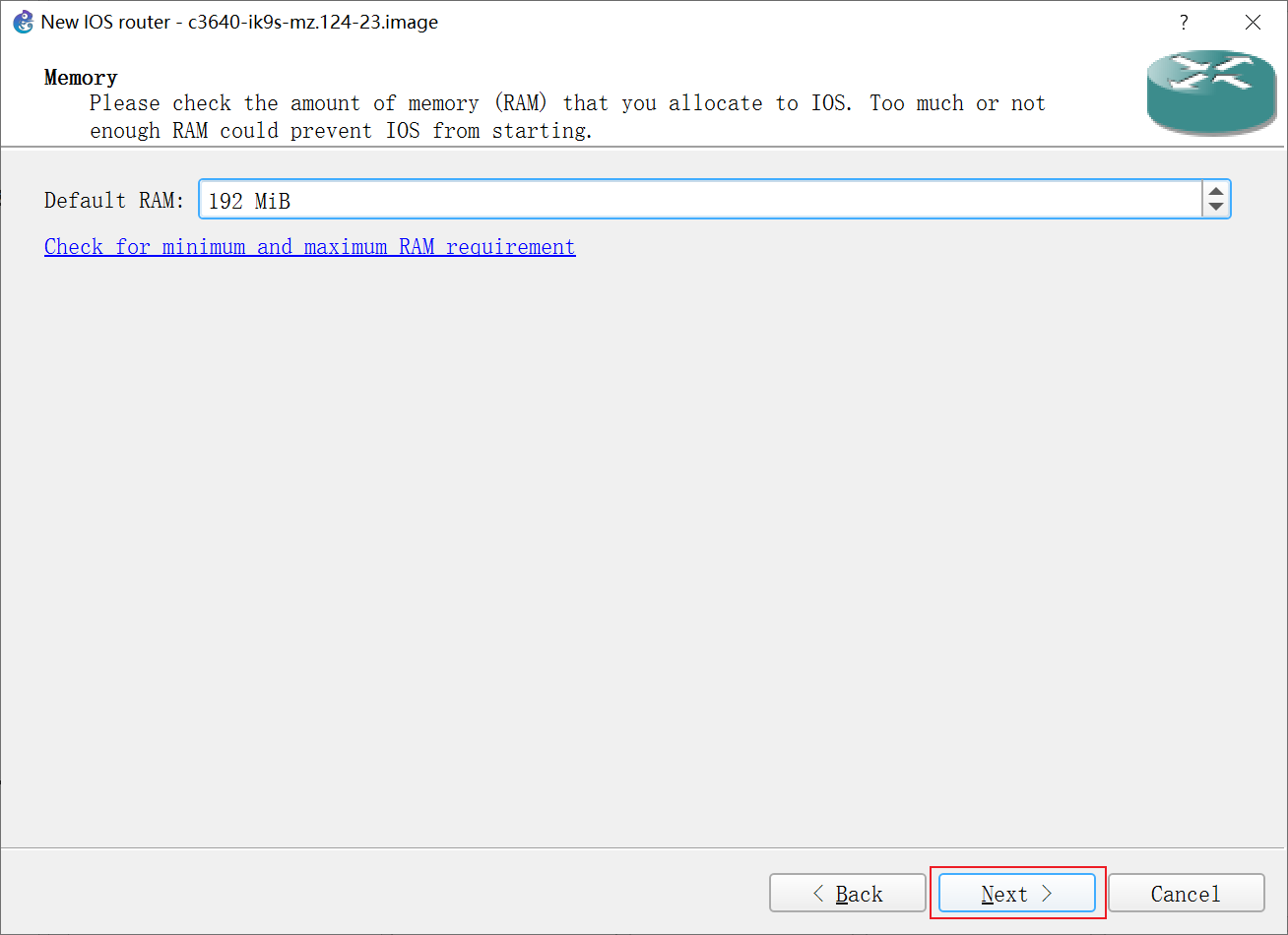

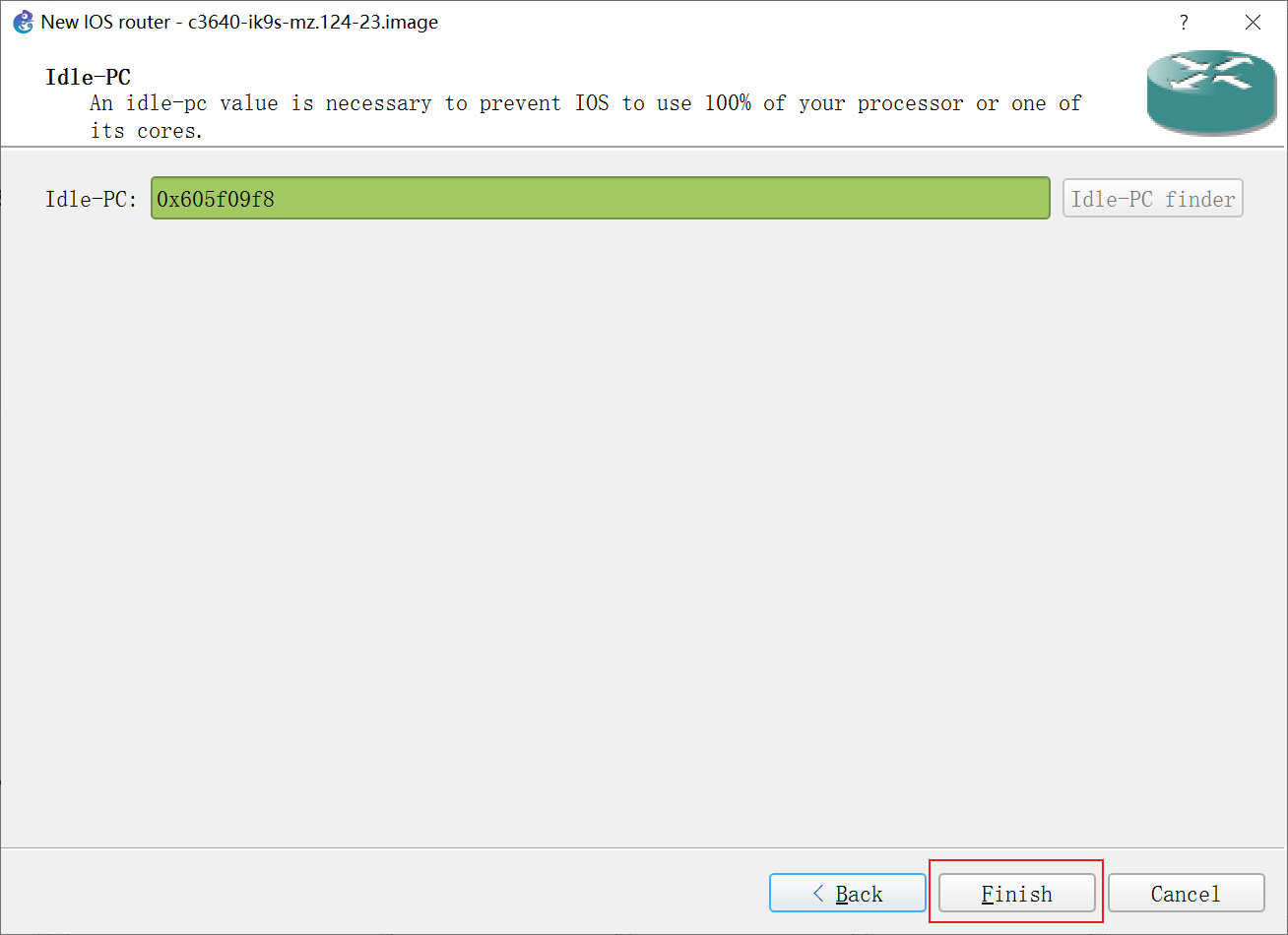

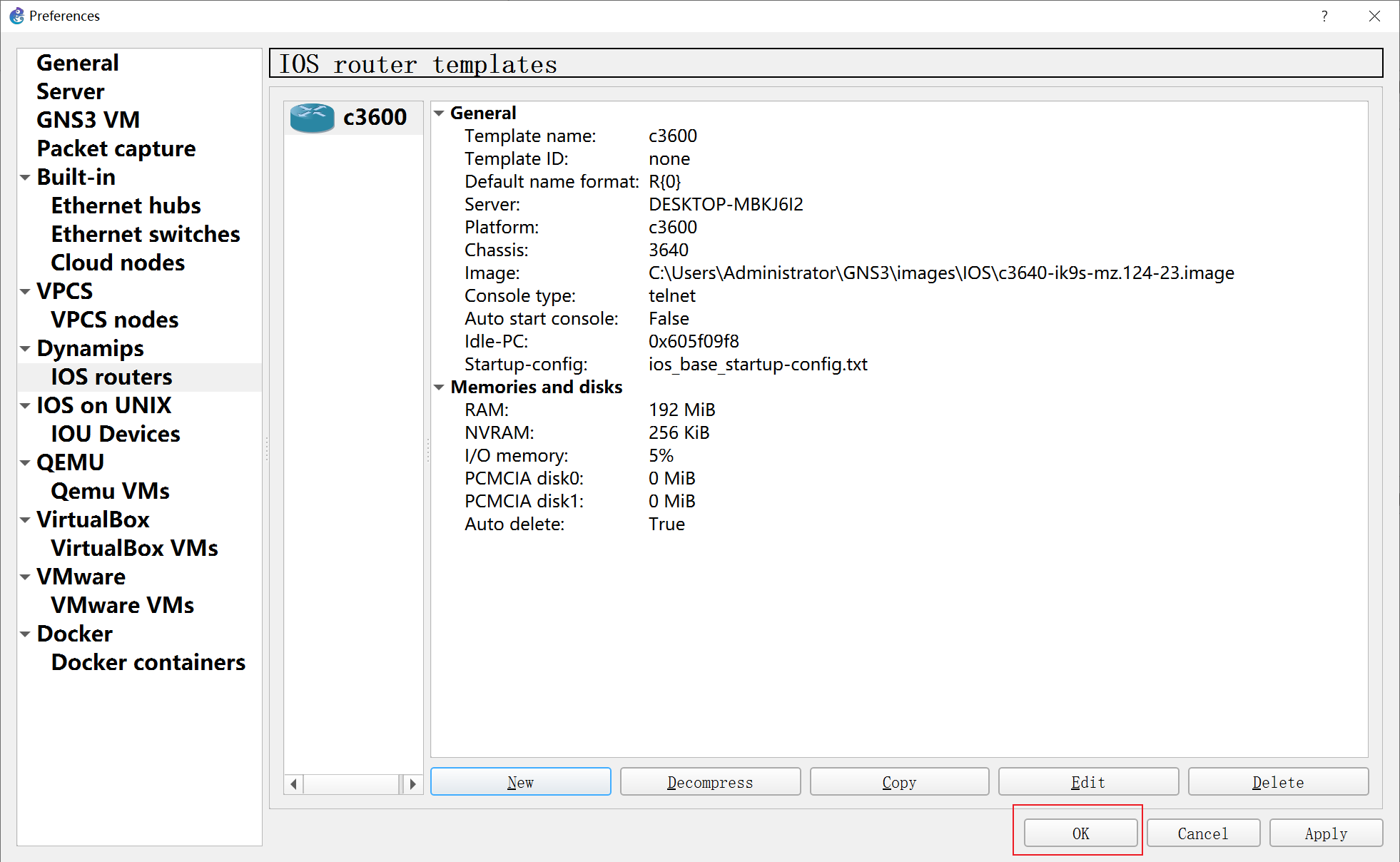

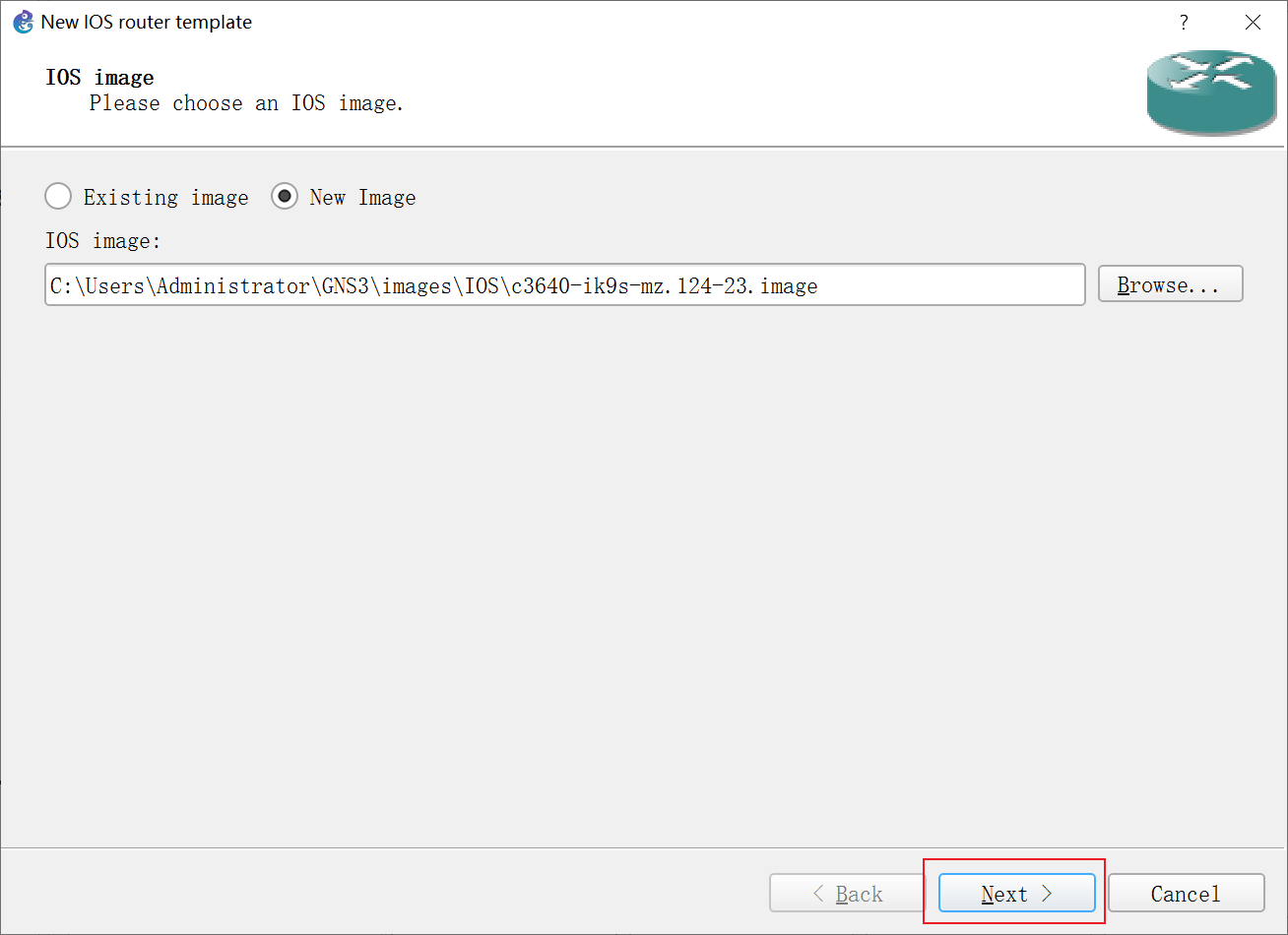

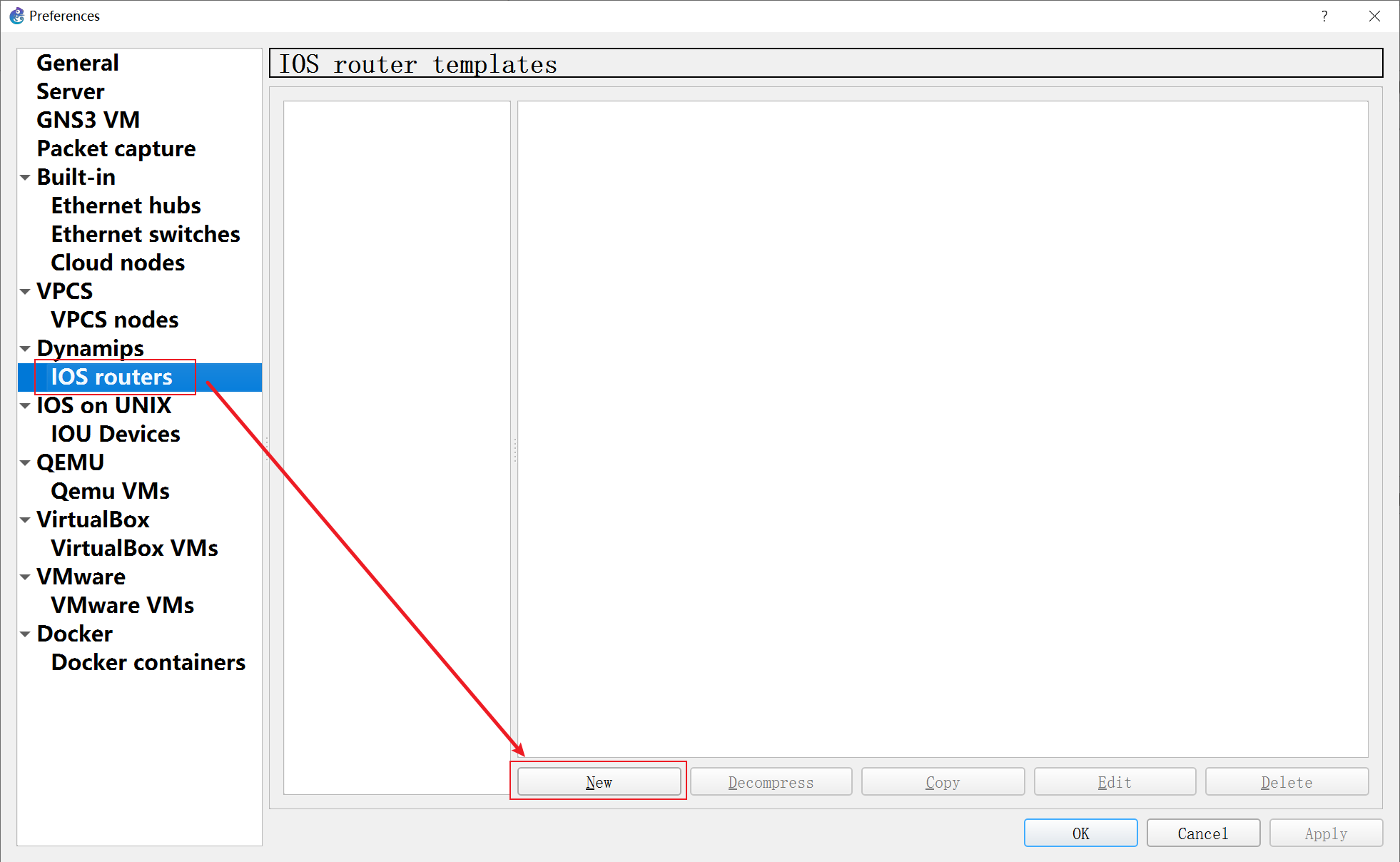

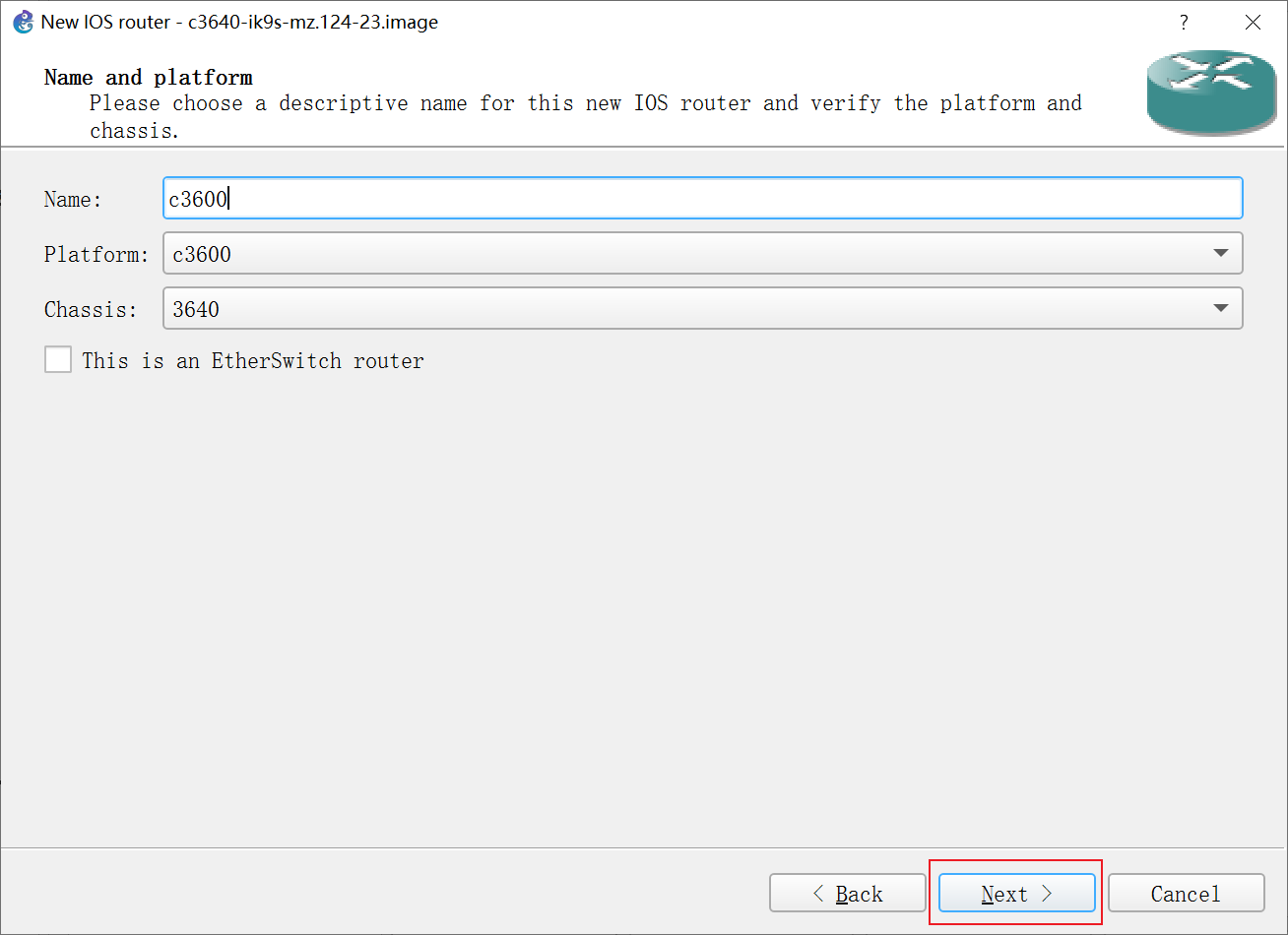

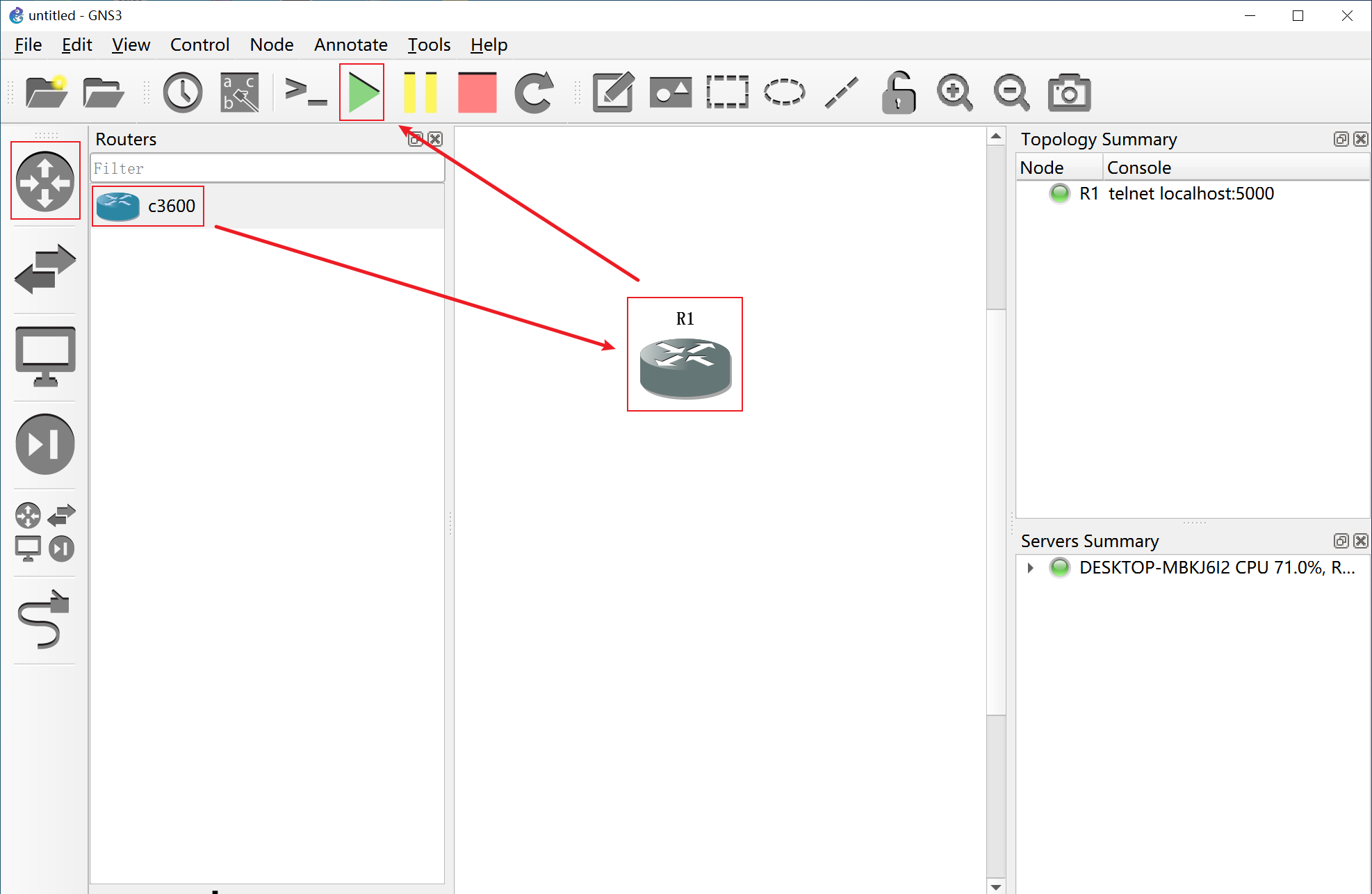

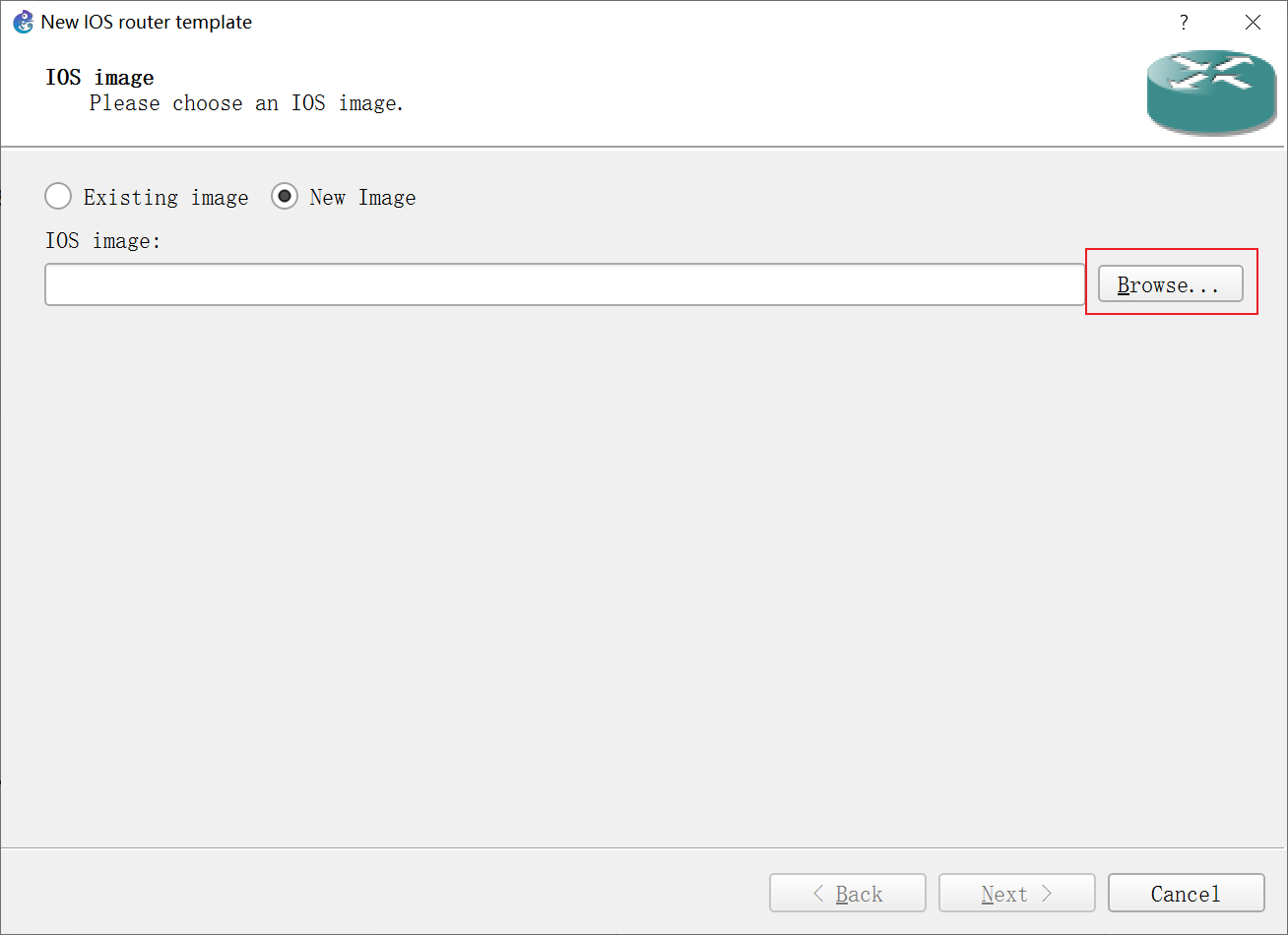

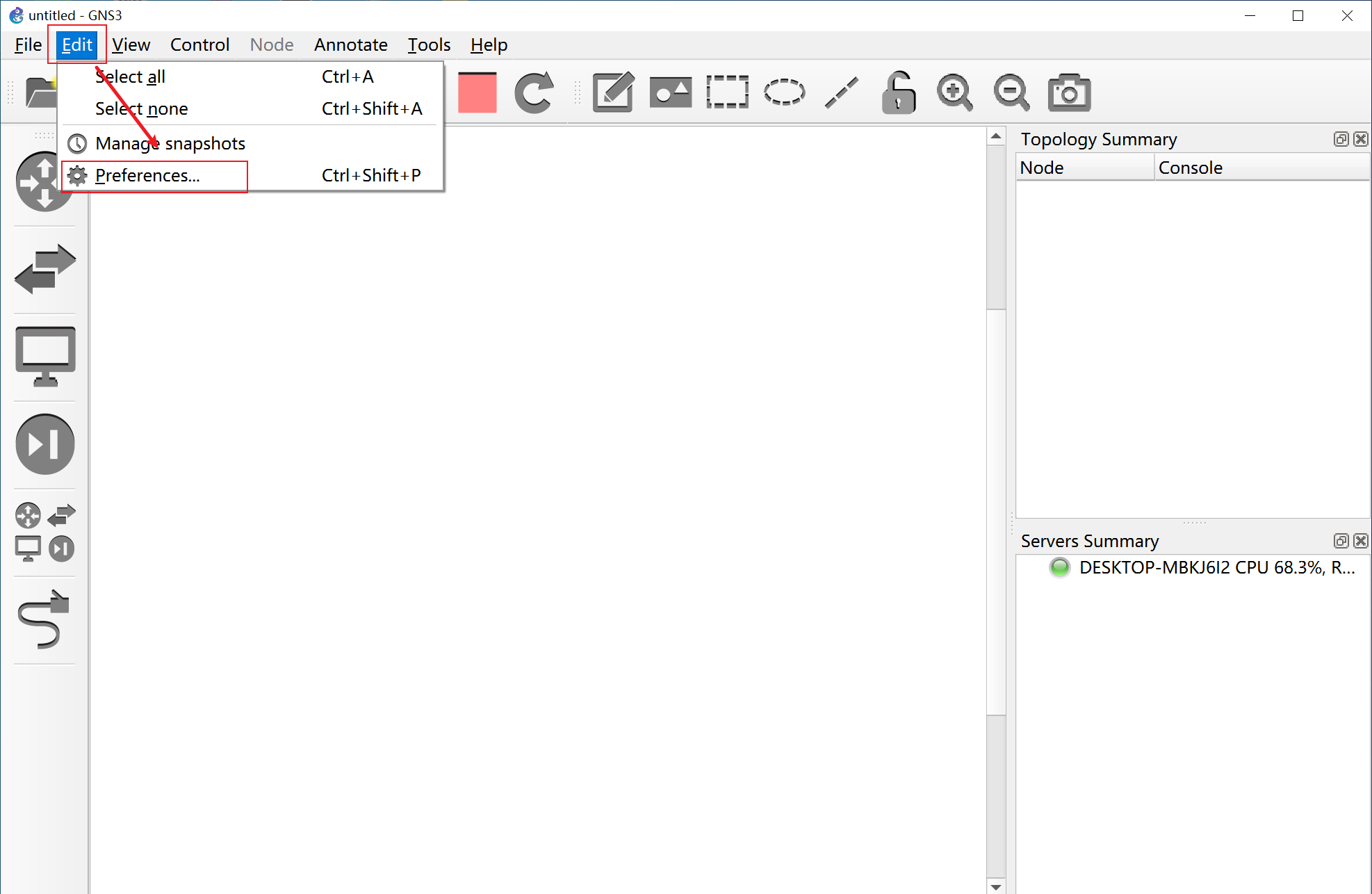

为了后续的学习与使用，我们要学会如何使用GNS3导入路由器c3640

必须将c3640文件夹放在英文路径下，即路径不能带中文
